D.M상세보기
- 분류진공 브레이징로
- 발주처D.M
- 공사내용2014년 5월 / 고진공 브레이징로(800Kg) 1기 설치
본문
◆ 설비제원 ◆ | |
전 원 | 380V × 3P × 200Kw Max. 250Kw ( 단상 3Part 구성 ) |
사 용 온 도 | 1,050 ~ 1,200℃, Max. Temp. : 1,300℃ |
최대 유효사이즈 | 700W × 700H × 1,200D |
적 재 중 량 | 700 Kg / ch |
투 입 가 스 | 질소 ( N₂ ) |
단 열 종 류 | Graphite Felt + Graphite Foil |
냉각 송풍기 | Turbo Type Ø500 × 260H |
최대 진공도 | 5.0×10-5 Torr |
냉각수 배관 | SUS 304 / 황동 |
◆ 설비구성 ◆ | |

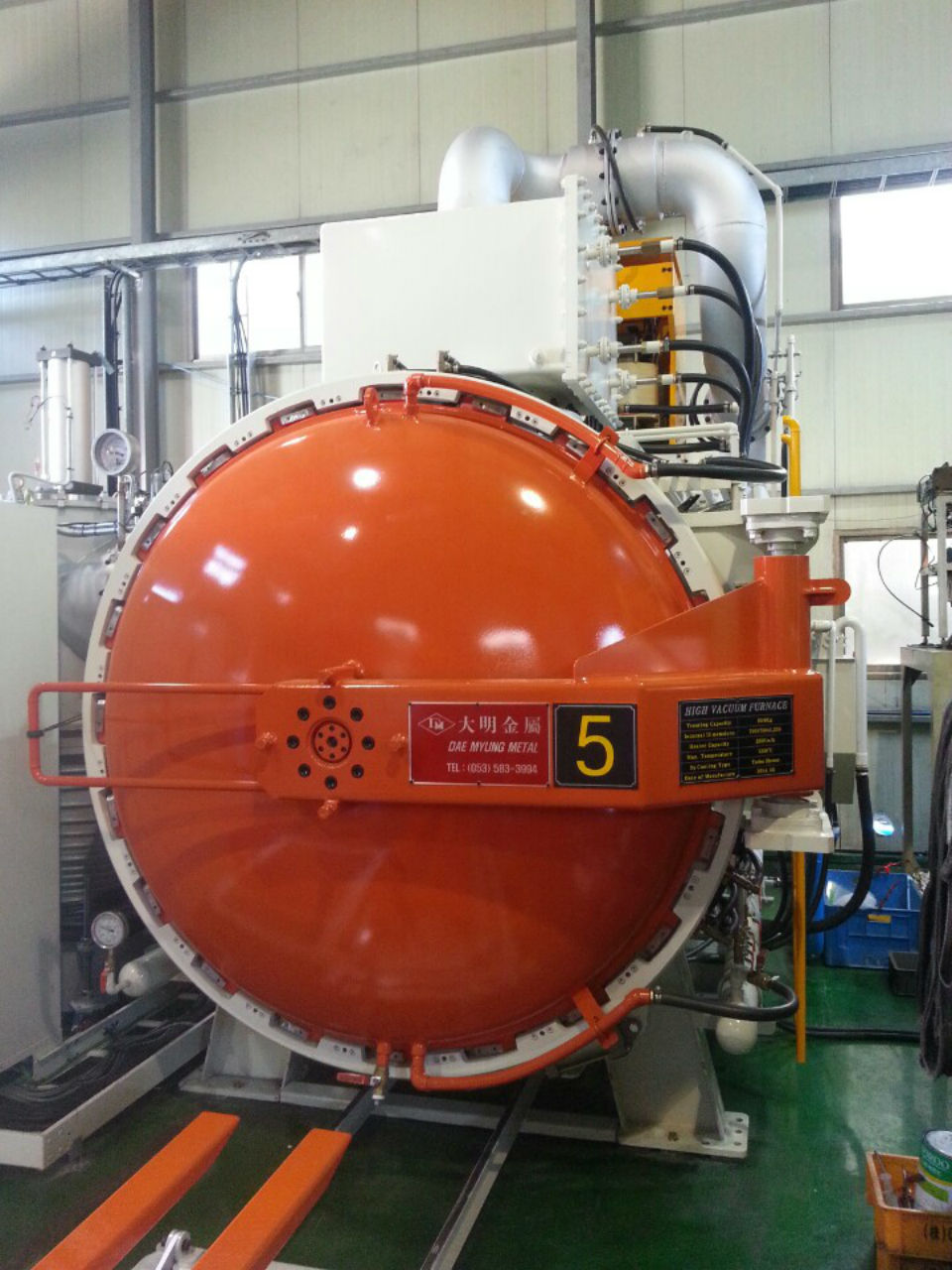

고진공 열처리로 | 1대 |

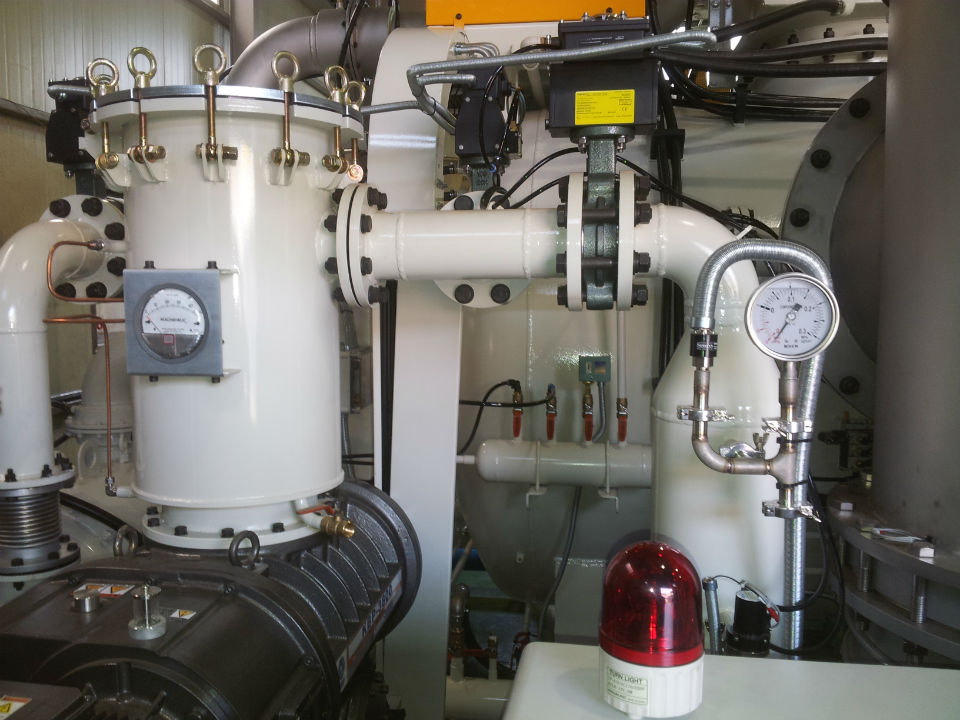

로타리 펌프 & 오일 미스트랩 | 1대 |
부 스 터 펌 프 | 1대 |
확 산 펌 프 | 1대 |
홀 딩 펌 프 | 1대 |
핀타입 동(Cu) 열교환기 | 3대 |
전,후 이동식 전동 리프트 | 1대 |
진공펌프 필터 | 1SET |
냉각 송풍기 | 1대 |

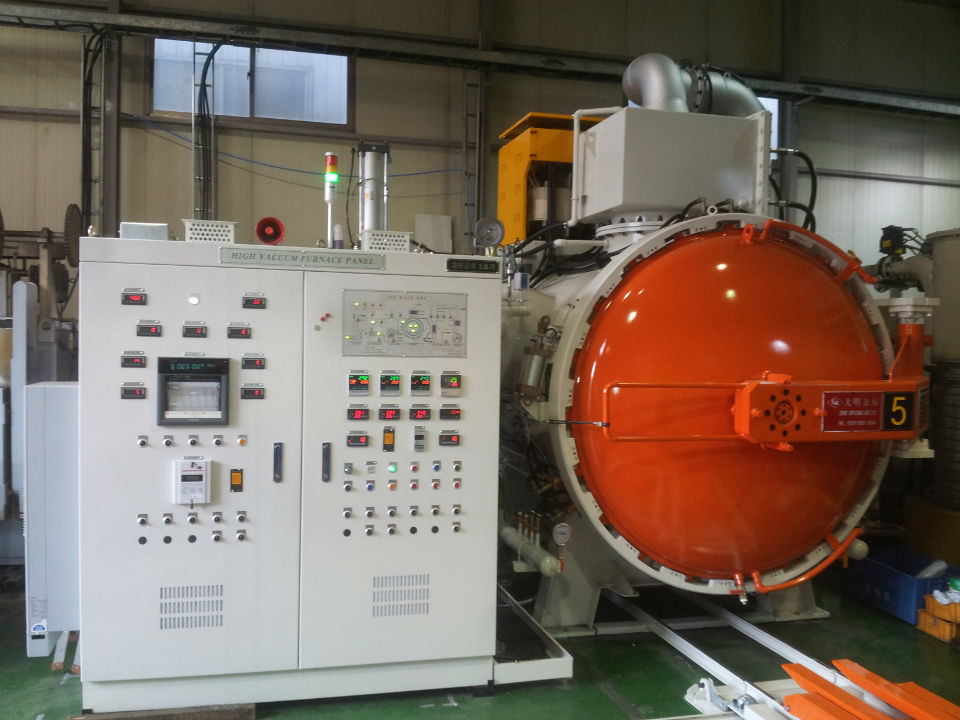

전기 제어반 | 1면 |
진공 흡입 필터 | 1SET |
N2 Sub Tank ( 3㎥ ) | 1대 |
